Laser-Partikelmessgerät
ANALYSETTE 22
NeXT NanoJede Messeinheit der ANALYSETTE 22 NeXT Nano mit USB-Schnittstelle, wird mit einem Computer* mit vorinstallierter Software MaS control, Monitor, Tastatur und Maus ausgeliefert.
*ohne Computer-Hardware bei Lieferung in Staaten der GUS
Wählen Sie genau nach Ihrem Bedarf
Die ANALYSETTE 22 NeXT Nano ist nach einem smarten modularen Konzept entwickelt. Sie kaufen immer nur das, was Sie gerade wirklich brauchen. Und können flexibel mit Ihren Messaufgaben wachsen. Die Module lassen sich jederzeit ergänzen, und das Portfolio entwickeln wir ständig weiter.
Wir bieten eine Trocken- und Nass-Dispergiereinheit. Zusätzlich können Sie eine Ultraschall-Box, eine pH-Sonde, Umrüstsätze für extreme Chemikalienbeständigkeit, Absaugvorrichtungen, Kompressor, Referenzmaterialien, Zertifikate und Erstatzteile wählen.
Zubehör zur repräsentativen Probenteilung - die Grundlage für jede präzise Analyse - empfehlen wir den
Rotations-Probenteiler LABORETTE 27
Trocken-Dispergiereinheit und Zubehör
Die Trocken-Dispergierung eignet sich speziell für nicht zu feine, gut rieselfähige Materialien, die in Wasser oder anderen Flüssigkeiten reagieren. Für Probenmengen von unter 1 cm3 bis ca. 300 cm3.
Eine externe Absaugvorrichtung ist erforderlich, damit die Probe während der Messung automatisch abgesaugt wird. Nach Beendigung der Messung kann es auch leicht zur manuellen Reinigung des Trichters verwendet werden. Zwei verschiedene Absaugvorrichtungen sind verfügbar und können als FRITSCH-Zubehör gleich mitbestellt werden.
Trocken-Dispergiereinheit und Zubehör
automatische Trocken-Dispergiereinheit für Probenmengen von unter 1 cm3 bis ca. 300 cm3 - speziell für nicht zu feine, gut rieselfähige Materialien, die in Wasser oder anderen Flüssigkeiten reagieren.
Die ultra-kompakte Trocken-Dispergiereinheit verfügt über einen höhenverstellbaren Trichter und Rührer aus Edelstahl, die bei jedem Probenmaterial für optimale Zuführung sorgen.
Alle probenberührenden Teile sind einfach demontierbar - somit ist eine absolut schnelle und einfache Reinigung garantiert. Auch die Messzelle der ANALYSETTE 22 NeXT lässt sich werkzeuglos per Exzenterverschluss öffnen. Ihre Reinigung ist durch eine leicht wieder einsetzbare Außendichtung besonders bequem. Und auch der Austausch der Messzellengläser ist jederzeit völlig unkompliziert möglich.
Bei der Trocken-Messung wird das Probenmaterial von der Vibrations-Zuteilrinne über den Ansaugtrichter der Trocken-Messzelle transportiert, wo es direkt in eine mit regelbarer Druckluft betriebene Venturidüse fällt. Beim Passieren der Düse werden Agglomerate zerlegt und die Messung der Partikelgrößenverteilung im Laserstrahl findet direkt anschließend statt.

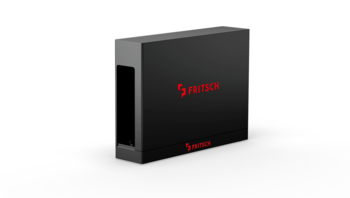

zum praktischen Parken der Nass- bzw. Trocken-Messzelle.
Die Absaugvorrichtung, Staubklasse “M” nach DIN EN 60335-2-69 für 230 V/1~, 50/60 Hz, 1600 Watt ist vielseitig einsetzbar:
zum Anschluss an den Hochleistungs- und Kleinmengenzyklon
Zum Betrieb der FRITSCH Zyklone benötigen Sie eine Absaugvorrichtung. Der starke Luftstrom der Absaugvorrichtung macht die Befüllung einfacher, beschleunigt den Durchsatz und hält die thermische Belastung Ihrer Probe gering. Der Hochleistungs- und Kleinmengenzyklon kann mit den Universal-Schneidmühlen PULVERISETTE 19, der Rotor-Schnellmühle PULVERISETTE 14 premium line und classic line kombiniert werden. Der Kleinmengenzyklon kann in Kombination mit der Rotor-Schnellmühle PULVERISETTE 14 premium line und classic line auch passiv – ohne Absaugvorrichtung kombiniert werden.
Der Hochleistungszyklon ist optimal zur Kombinationation mit den Universal-Schneidmühlen PULVERISETTE 19 large, der Schlagkrezmühle PULVERISETTE 16 und der Scheibenmühlen PULVERISETTE 13 premium line zur optimalen Probenabsaugung und zur Zerkleinerung größerer Mengen.
zur Kühlung der Rotor-Schnellmühle PULVERISETTE 14 premium line
Durch den Anschluss der Absaugvorrichtung mit der Staubabsaugung-Verbindung Artikel-Nr. 14.4214.00 lässt sich die Kühlung der PULVERISETTE 14 premium line weiter verstärken.
zum Anschluss an Scheibenmühle PULVERISETTE 13 premium line
Die Absaugvorrichtung wird einfach angeschlossen und direkt über Start- und Stoptaste am Gerät gesteuert werden – für staubfreies Mahlen.
zum Anschluss an Backenbrecher PULVERISETTE 1, Modell I + II classic line
Einfach Absaugvorrichtung an integrierten Anschluss der PULVERISETTE 1 anschließen. So wird der während der Mahlung entstehende Feinstaub automatisch entfernt. Auch bei der Reinigung der Mahlteile leistet die Absaugvorrichtung wertvolle Hilfe.
zum Anschluss an Scheibenmühle PULVERISETTE 13 classic line
Die Absaugvorrichtung kann einfach an die PULVERISETTE 13 classic line angeschlossen werden. So wird der während der Mahlung entstehende Feinstaub automatisch entfernt. Auch bei der Reinigung der Mahlteile leistet die Absaugvorrichtung wertvolle Hilfe.
zur Absaugung der Probe bei der Trocken-Messung mit den Laser-Partikelmessgeräten ANALYSETTE 22 NeXT
Eine Absaugvorrichtung ist erforderlich, damit die Probe während der Messung automatisch abgesaugt wird. Nach Beendigung der Messung kann es auch leicht zur manuellen Reinigung des Trichters verwendet werden.
Bitte beachten Sie jedoch, dass diese Absaugvorrichtung Artikel Nr. 43.9070.00 nicht über einen Feinstfilter verfügt und somit Feinstaub austreten kann. Es sollten die gültigen Arbeitsschutzvorschriften beachtet werden. Diese Absaugvorrichtung wird hauptsächlich zum staubfreien Mahlen und Absaugen von während der Mahlung entstehendem Feinstaub im oberen Teil der Mahlkammer und zum Reinigen der Mahlteile empfohlen.
Zur Absaugung der Probe bei der Trocken-Messung mit den Laser-Partikelmessgeräten ANALYSETTE 22 NeXT empfehlen wir die Absaugvorrichtung Artikel Nr. 43.9060.00. Diese Absaugvorrichtung ist mit einem Schlauch und einem Feinstfilter der Staubklasse "H" nach DIN EN 60335-2-69 ausgestattet, so dass das Austreten von Feinstaub vermindert wird.
Für 230 V/1~, 50-60 Hz, 1000 Watt
Diese Absaugvorrichtung ist mit einem Schlauch und einem Feinstfilter der Staubklasse "H" nach DIN EN 60335-2-69 ausgestattet, so dass das Austreten von Feinstaub vermindert wird. Diese Absaugvorrichtung wird besonders zum Absaugen der Probe bei der Trocken-Messung mit den Laser-Partikelmessgeräten ANALYSETTE 22 NeXT empfohlen.
Es wird auch noch eine weitere Absaugvorrichtung angeboten, siehe hierzu Artikel Nr. 43.9070.00. Bitte beachten Sie jedoch, dass diese Absaugvorrichtung nicht über einen Feinstfilter verfügt und somit Feinstaub austreten kann. Bitte beachten Sie die gültigen Arbeitsschutzvorschriften. Diese Absaugvorrichtung wird hauptsächlich zum staubfreien Mahlen und Absaugen von während der Mahlung entstehendem Feinstaub im oberen Teil der Mahlkammer und zum Reinigen der Mahlteile empfohlen.
für 230 V/1~, 108 l/min ölfrei
Zum Betrieb der Trocken-Dispergiereinheit, wenn kein öl-, wasser- und partikelfreie Druckluftversorgung mit mindestens 5 bar Druck und einer Luftmenge von mindestens 125 l/min zur Verfügung steht.
Ersatzteile für Absaugvorrichtungen
1 Pack = 5 Stück
Ein Pack ist im Lieferumfang der Absaugvorrichtung (Artikel Nr. 43.9070.00) enthalten.
Diese Vlies-Filterbeutel sollten beim Absaugen von feinen, trockenen Materialien eingesetzt werden.
Für das Absaugen von groben, nassen Materialien sind Plastikbeutel erhältlich - (Artikel Nr. 43.9052.00).
1 Pack = 5 Stück
Ein Pack ist im Lieferumfang der Absaugvorrichtung (Artikel Nr. 43.9070.00) enthalten.
Diese Plastikbeutel sollten beim Absaugen von groben, nassen Materialien eingesetzt werden.
Für das Absaugen von feinen, trockenen Materialien sind Papierfilterbeutel erhältlich - (Artikel Nr. 43.9055.00).
1 Pack = 3 Stück
Ein Pack ist im Lieferumfang der Absaugvorrichtung (Artikel Nr. 43.9060.00) enthalten.
1 Stück ist im Lieferumfang der Absaugvorrichtung (Artikel Nr. 43.9060.00) enthalten.
Nass-Dispergiereinheiten und Zubehör
Für die meisten Proben bietet die Nass-Dispergierung die ideale Form der Vorbereitung zur Partikelgrößenmessung. Deswegen bieten wir ein äußerst leistungsstarkes, flexibles und modulares Nass-Dispergiersystem an.
Eine pH-Sonde zum kontinuierlichen Monitoring des pH-Wertes der Dispergierflüssigkeit wird angeboten - deckt Schwankungen deutlich besser ab als das Zeta-Potenzial.
Wenn Sie mit extrem aggressiven chemischen Dispergierflüssigkeiten arbeiten, bestellen Sie die Nass-Dispergiereinheit mit dem Umrüstsatz Extended für extreme Chemikalienbeständigkeit.
Nass-Dispergiereinheit und Zubehör
automatische Nass-Dispergiereinheit, Volumen 150-500 ml, geeignet für die meisten Proben
Für die stabile Messung sorgt in der Dispergiereinheit der ANALYSETTE 22 NeXT eine leistungsstarke Zentrifugalpumpe mit regelbarer Geschwindigkeit. Sie transportiert auch schwere Partikel und erlaubt eine schnelle, gleichmäßige Verteilung des Probenmaterials im gesamten Kreislauf. Standardprogramme zur einfachen Bedienung, die völlig freie Programmierbarkeit des Dispergierablaufs, eine besonders schnelle und effiziente automatische Reinigung und viele weitere Vorteile erleichtern Ihnen die Arbeit zusätzlich. Und sichern die Qualität Ihrer Messergebnisse.
Lesen Sie Details zur Nass-Dispergiereinheit hier
zum Abdecken des Probenbades der Nass-Dispergiereinheit
Die Abdeckung bietet sicheren Spritzschutz während der Befüllung, Dispergierung und Spülung.
zum Befüllen der Nass-Dispergiereinheit, wenn kein Medienanschluss zur Verfügung steht.
zum praktischen Parken der Nass- bzw. Trocken-Messzelle.
für einfaches, kontinuierliches Monitoring des pH-Wertes der Dispergierflüssigkeit
Die neue pH-Sonde wird als Modul im Dispergierbad installiert und mit den Laser-Partikelmessgeräten ANALYSETTE 22 NeXT verbunden. Sie misst kontinuierlich den pH-Wert während der Messung und überträgt die ermittelten Werte zur Dokumentation automatisch in die Software.
Diese Methode deckt Schwankungen deutlich besser ab als das Zeta-Potenzial und bietet besonders im Bereich Forschung und Entwicklung viele Vorteile.
Vor allem bei Messungen im Bereich der Nanosuspensionen ist der pH-Wert deutlich breiter aufgestellt. Sein Monitoring gibt wertvollen Aufschluss darüber, wie und wann etwa ein chemisch inertes Material umgebungsabhängig beispielsweise alkalisch reagiert. Wenn die Kurve während der Messung instabil ist und wandert, hilft der pH-Wert bei der Stabilisierung und der Interpretation. Mit der von FRITSCH eingeführten pH-Messung lassen sich diese Werte präzise beobachten. Und auch die Erkennung einer Agglomeration oder Aggregation ist wesentlich einfacher.
für Nass-Dispergiereinheit bestehend aus Dichtungen, Strömungsscheibe und Schläuchen
Der Umrüstsatz Extended für extreme Chemikalienbeständigkeit besteht aus Dichtungen und Strömungsscheibe aus FFKM und innen sind die Schläuche aus FEP.
Wenn Sie mit extrem aggressiven chemischen Dispergierflüssigkeiten arbeiten, bestellen Sie die Nass-Dispergiereinheit mit dem Umrüstsatz Extended für extreme Chemikalienbeständigkeit.
Für bereits vorhandene Geräte können Sie den Umrüstsatz separat bestellen und nachrüsten lassen.
Eine übersichtliche Chemikalienliste finden Sie hier zum Download.
Liste der geeigneten Chemikalien
für Nass-Dispergiereinheit in Kombination mit Ultraschall-Box bestehend aus Dichtungen, Strömungsscheibe und Schläuchen
Der Umrüstsatz Extended für extreme Chemikalienbeständigkeit besteht aus Dichtungen und Strömungsscheibe aus FFKM und innen sind die Schläuche aus FEP.
Wenn Sie mit extrem aggressiven chemischen Dispergierflüssigkeiten arbeiten, bestellen Sie die Nass-Dispergiereinheit mit dem Umrüstsatz Extended für extreme Chemikalienbeständigkeit.
Für bereits vorhandene Geräte können Sie den Umrüstsatz separat bestellen und nachrüsten lassen.
Eine übersichtliche Chemikalienliste finden Sie hier zum Download.
Liste der geeigneten Chemikalien
Nass-Dispergiereinheit für viskose Flüssigkeiten
Die Nass-Dispergiereinheit für viskose Flüssigkeiten (Oil Dispersion Unit) zur automatischen Dispergierung (Volumen 150-500 ml) ist da und kann unter der Artikel-Nr. 22.9400.00 bestellt werden. Sie ist ideal für Suspensionsflüssigkeiten mit einer dynamischen Viskosität von bis zu ca. 75 mPas, wie beispielsweise Sonnenblumenöl, geeignet. Somit kann sie u.a. zur Nass-Dispergierung und Messung von Schokolade eingesetzt werden.
Ultraschall-Boxen und Zubehör
Unsere leistungsstarke Ultraschall-Box wird einfach in den Probenkreislauf eingefügt. Wir bieten 2 Modelle mit unterschiedlichen Spannungen an.
Ultraschall-Boxen und Zubehör
zur Dispergierung mit Ultraschall mit max. 50 Watt Ultraschall-Leistung,
variabel einstellbar für 200-240 V/1~, 50-60 Hz, 60 Watt
Wenn Sie häufig Proben messen, die zum Agglomerieren neigen, können Sie Ihre ANALYSETTE zusätzlich mit einer leistungsstarken Ultraschall-Box ausstatten, die einfach in den Probenkreislauf eingefügt wird.
Sie ermöglicht eine noch feinere Anpassung der Nass-Dispergierung an die jeweilige Probe und arbeitet extrem leise mit weniger als 45 dB.
Alle probenberührenden Teile innerhalb der Ultraschall-Box bestehen aus hochwertigem Edelstahl 316L und FFKM.
zur Dispergierung mit Ultraschall mit max. 50 Watt Ultraschall-Leistung,
variabel einstellbar
für 100-120 V/1~, 50-60 Hz, 60 Watt
Wenn Sie häufig Proben messen, die zum Agglomerieren neigen, können Sie Ihre ANALYSETTE zusätzlich mit einer leistungsstarken Ultraschall-Box ausstatten, die einfach in den Probenkreislauf eingefügt wird. Sie ermöglicht eine noch feinere Anpassung der Nass-Dispergierung an die jeweilige Probe und arbeitet extrem leise mit weniger als 45 dB.
Alle probenberührenden Teile innerhalb der Ultraschall-Box bestehen aus hochwertigem Edelstahl 316L und FFKM.
Referenzmaterialien und Zertifikate
Zur regelmäßigen Kontrolle der einwandfreien Funktionsweise Ihres Laser-Partikelmessgerätes bieten wir verschieden Referenzmaterialien für die Überprüfung an. Die von FRITSCH angebotenen Referenzmaterialien werden zusammen mit einer exakten Dispergier- und Messanweisung geliefert und sind mit einem Zertifikat versehen, das Ober- und Untergrenzen der erwarteten Partikelgrößen enthält. Diese Grenzwerte wurden mit Hilfe von international anerkannten Verfahren (NIST-traceable) ermittelt.
Zertifizierte Referenzmaterialien (NIST-traceable) zur Verifizierung (Performance Verification) nach ISO 13320
Prüfpulver zur Trocken-Dispergierung, 50 - 350 µm (Box mit 10 Einzelproben 5 g) zertifiziertes Referenzmaterial zur Verifizierung (Performance Verification) der FRITSCH Laser-Partikelmessgeräte ANALYSETTE 22, die zur Trocken-Dispergierung eingesetzt werden und zur Kalibrierung gemäß ISO 13320 hinsichtlich Wiederholbarkeit und Reproduzierbarkeit.
Das Prüfpulver zur Trocken-Dispergierung erhalten Sie in einer Box mit 10 Einzelproben 5 g.
Es sind auch Prüfpulver zur Nass-Dispergierung und Prüfsuspensionen zur Überprüfung der Messgenauigkeit lieferbar.
Box mit FRITSCH-Prüfpulver F-500 für 0,5 - 50 μm (50 g), 3 Einzelproben Prüfpulver 10 - 100 μm (0,5 g), 3 Einzelproben Prüfsuspension nano (ca. 200 nm) zum System-Check (5 ml), 3 Einzelproben Prüfsuspension 1 μm zum System-Check (5 ml), 3 Einzelproben Prüfsuspension 1 μm zum System-Check (5 ml), 3 Einzelproben Prüfsuspension 10 μm zum System-Check (5 ml).
Prüfpulver zur Nass-Dispergierung, 10 - 100 µm (Box mit 10 Einzelproben 0,5 g) zertifiziertes Referenzmaterial zur Verifizierung (Performance Verification) der Laser-Partikelmessgeräte ANALYSETTE 22, die zur Nass-Dispergierung eingesetzt werden und zur Kalibrierung gemäß ISO 13320 hinsichtlich Wiederholbarkeit und Reproduzierbarkeit.
Das Prüfpulver erhalten Sie in einer Box mit 10 Einzelproben 0,5 g.
Es sind auch Prüfsuspensionen zur Überprüfung der Messgenauigkeit lieferbar.
Prüfsuspension nano (ca. 200 nm) zum System-Check (Box mit 10 Einzelproben 5 ml) zur Überprüfung der Messgenauigkeit der FRITSCH Laser-Partikelmessgeräte ANALYSETTE 22, die zur Nass-Dispergierung eingesetzt werden.
Die Prüfsuspension nano zum System-Check zur Nass-Dispergierung erhalten Sie in einer Box mit 10 Einzelproben 5 ml.
Es sind auch weitere Prüfsuspensionen zur Überprüfung der Messgenauigkeit und Prüfpulver zur Kalibrierung der Laser-Partikelmessgeräte ANALYSETTE 22 gemäß ISO 13320 hinsichtlich Wiederholbarkeit und Reproduzierbarkeit lieferbar.
Prüfsuspension 1 µm zum System-Check (Box mit 10 Einzelproben 5 ml) zur Überprüfung der Messgenauigkeit der FRITSCH Laser-Partikelmessgeräte ANALYSETTE 22, die zur Nass-Dispergierung eingesetzt werden.
Die Prüfsuspension 1 µm zum System-Check zur Nass-Dispergierung erhalten Sie in einer Box mit 10 Einzelproben 5 ml.
Es sind auch weitere Prüfsuspensionen zur Überprüfung der Messgenauigkeit und Prüfpulver zur Kalibrierung der Laser-Partikelmessgeräte ANALYSETTE 22 gemäß ISO 13320 hinsichtlich Wiederholbarkeit und Reproduzierbarkeit lieferbar.
Prüfsuspension 10 µm zum System-Check (Box mit 10 Einzelproben 5 ml) zur Überprüfung der Messgenauigkeit der FRITSCH Laser-Partikelmessgeräte ANALYSETTE 22, die zur Nass-Dispergierung eingesetzt werden.
Die Prüfsuspension 10 µm zum System-Check zur Nass-Dispergierung erhalten Sie in einer Box mit 10 Einzelproben 5 ml.
Es sind auch weitere Prüfsuspensionen zur Überprüfung der Messgenauigkeit und Prüfpulver zur Kalibrierung der Laser-Partikelmessgeräte ANALYSETTE 22 gemäß ISO 13320 hinsichtlich Wiederholbarkeit und Reproduzierbarkeit lieferbar.
FRITSCH-Referenzmaterialien nach ISO 13320
zur Kalibrierung der Laser-Partikelmessgeräte ANALYSETTE 22 zur Trocken-Dispergierung, im Rahmen einer Prüfmittelüberwachung nach ISO 13320.
Die kostengünstige Alternative (keine zertifizierten Referenzmaterialien) zur regelmäßigen Überprüfung Ihrer Laser-Partikelmessgeräte ANALYSETTE 22.
Das FRITSCH-Prüfpulver F70, 10 - 600 µm erhalten Sie in der handlichen 150 g Flasche.
zur Kalibrierung der Laser-Partikelmessgeräte ANALYSETTE 22 zur NassDispergierung, im Rahmen einer Prüfmittelüberwachung nach ISO 9001.
Die kostengünstige Alternative (keine zertifizierten Referenzmaterialien) zur regelmäßigen Überprüfung Ihrer Laser-Partikelmessgeräte ANALYSETTE 22.
Das FRITSCH-Prüfpulver F-500, 0,5 - 50 µm erhalten Sie in der handlichen 50 g Flasche.
Zertifizierung
Satz IQ/OQ Blanko-Fragebögen (als Vordruck – zur selbständigen Durchführung – Standards nicht enthalten).
Zertifikate zur Prüfung nach ISO 13320 auf Anfrage.
Ersatzteile für Trocken- und Nass-Dispergiereinheit
Ersatzteile wie Messzellengläser für Trocken- und Nass-Dispergiereinheit.
Schläuche und Dichtungen auf Anfrage.
Ersatz-Messzellengläser
Ersatz-Trocken Messzelenglas kpl. 4,65 mm zum Einsatz in die Trocken-Messzelle der Trocken-Dispergiereinheit 22.9300.00.
Einfache Reinigung und Austausch der Messzelle
Die Messzelle für die ANALYSETTE 22 NeXT wird als praktische Kassette einfach von vorne in die Geräte eingeschoben und lässt sich werkzeuglos per Exzenterverschluss öffnen. Ihre Reinigung ist durch eine leicht wieder einsetzbare Außendichtung besonders bequem. Und auch der Austausch der Messzellengläser ist jederzeit völlig unkompliziert möglich.
Ersatz-Messzellenglas 4 mm zum Einsatz in die Durchfluss-Messzelle der Nass-Dispergiereinheit 22.9200.00.
Einfache Reinigung und Austausch der Messzelle
Die Messzelle für die ANALYSETTE 22 NeXT wird als praktische Kassette einfach von vorne in die Geräte eingeschoben und lässt sich werkzeuglos per Exzenterverschluss öffnen. Ihre Reinigung ist durch eine leicht wieder einsetzbare Außendichtung besonders bequem. Und auch der Austausch der Messzellengläser ist jederzeit völlig unkompliziert möglich.
